04 Transformers, Attention, and FlashAttention

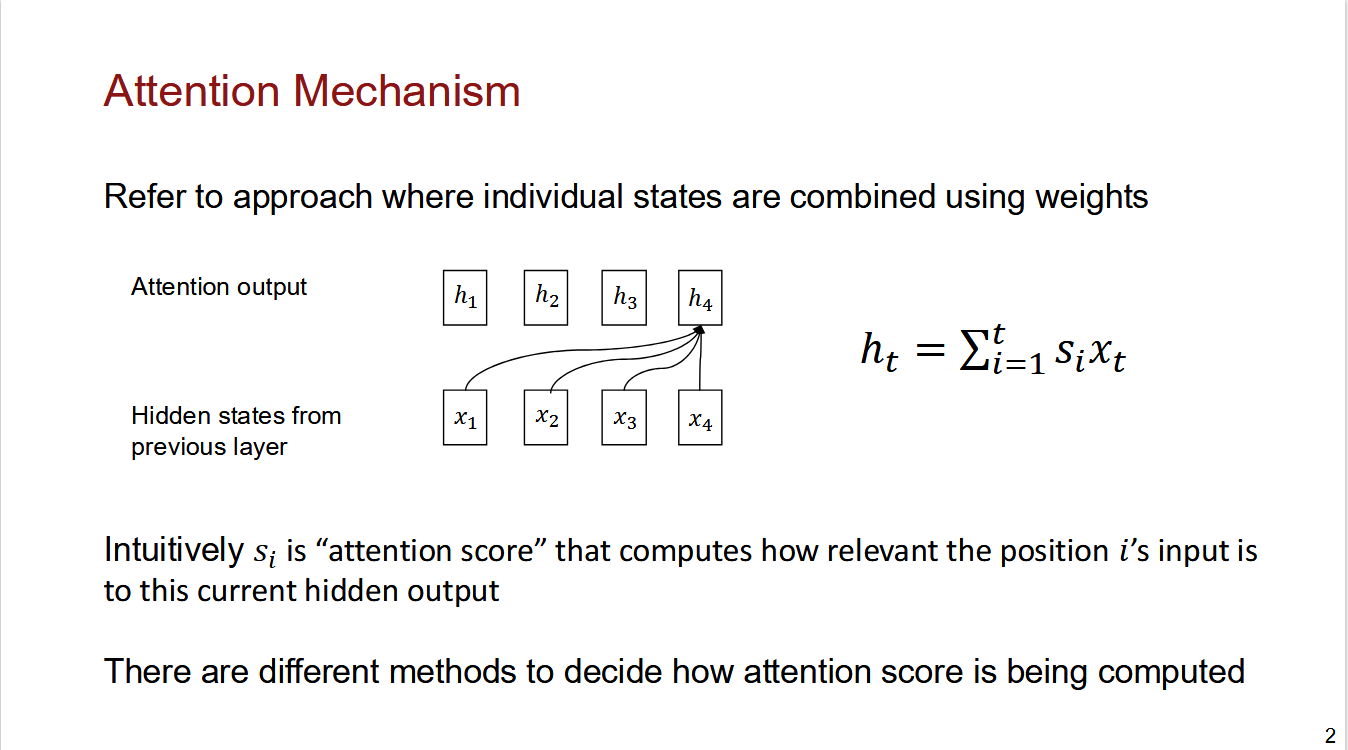

注意力机制的核心是加权求和。

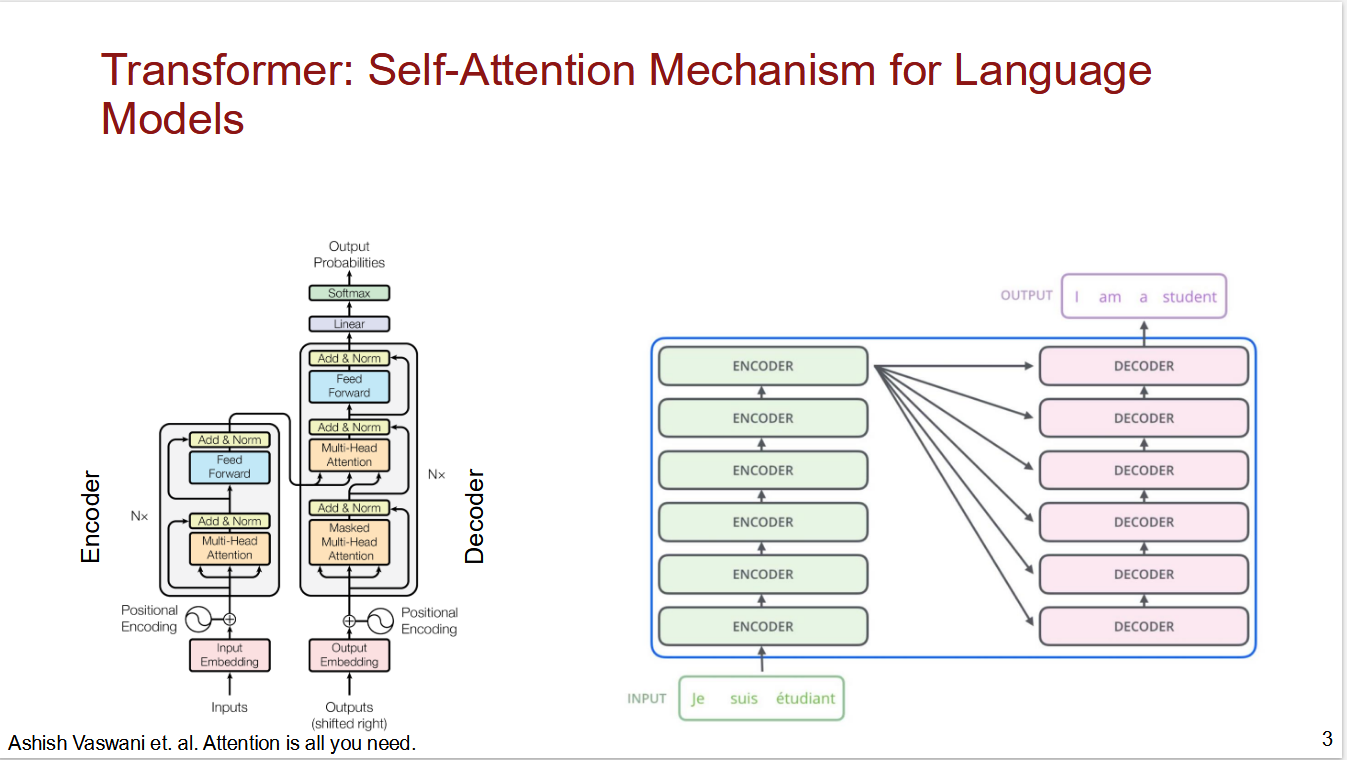

原始的 Transformer 论文面向翻译任务，我个人认为重点是 Self-Attention、Multi-Head Attention 两个机制和 Encoder-Decoder 的整体架构。这两个机制也是接下来讨论的重点。

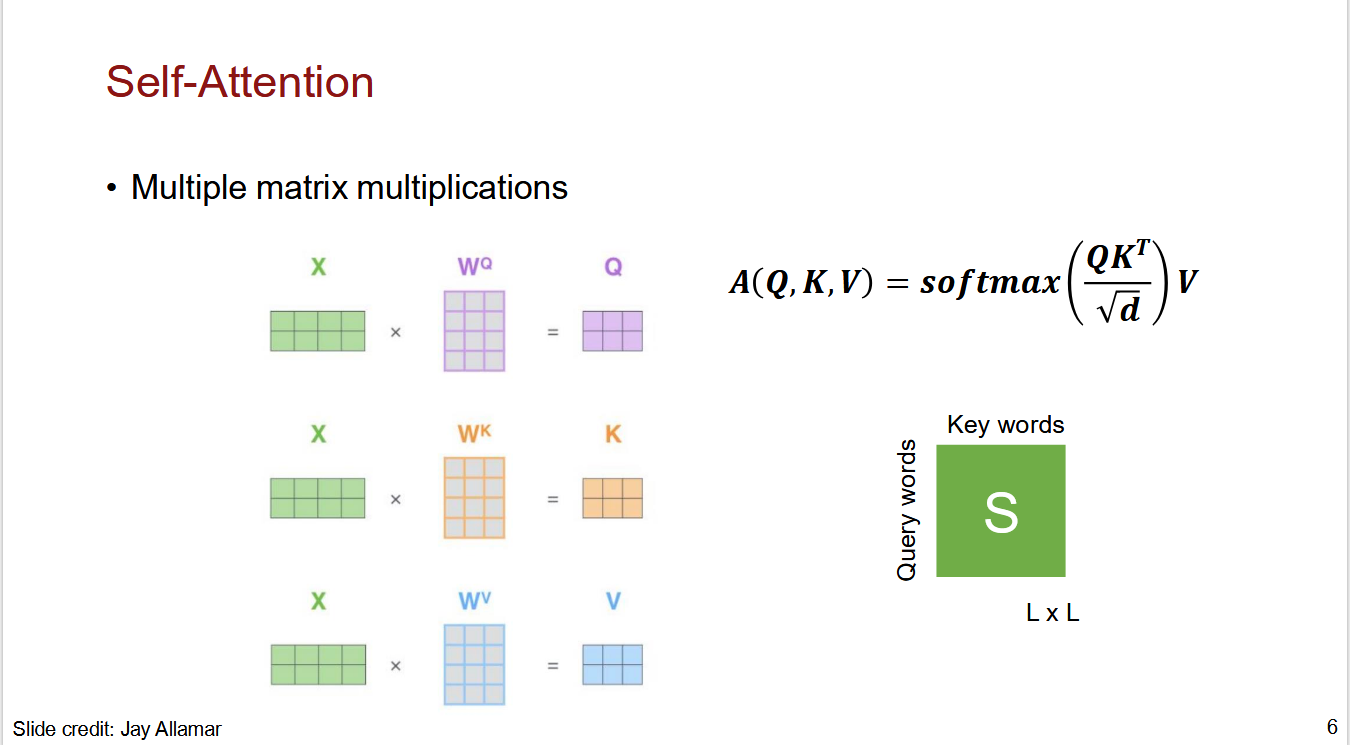

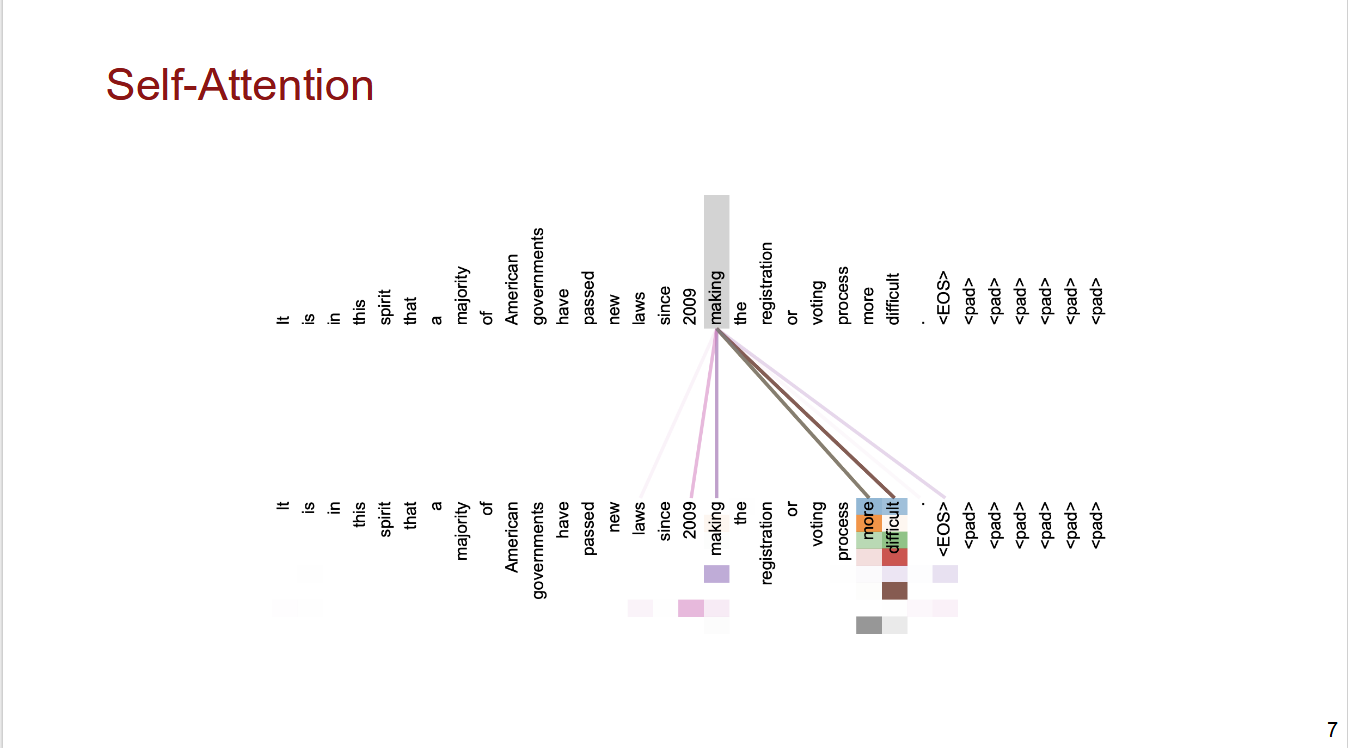

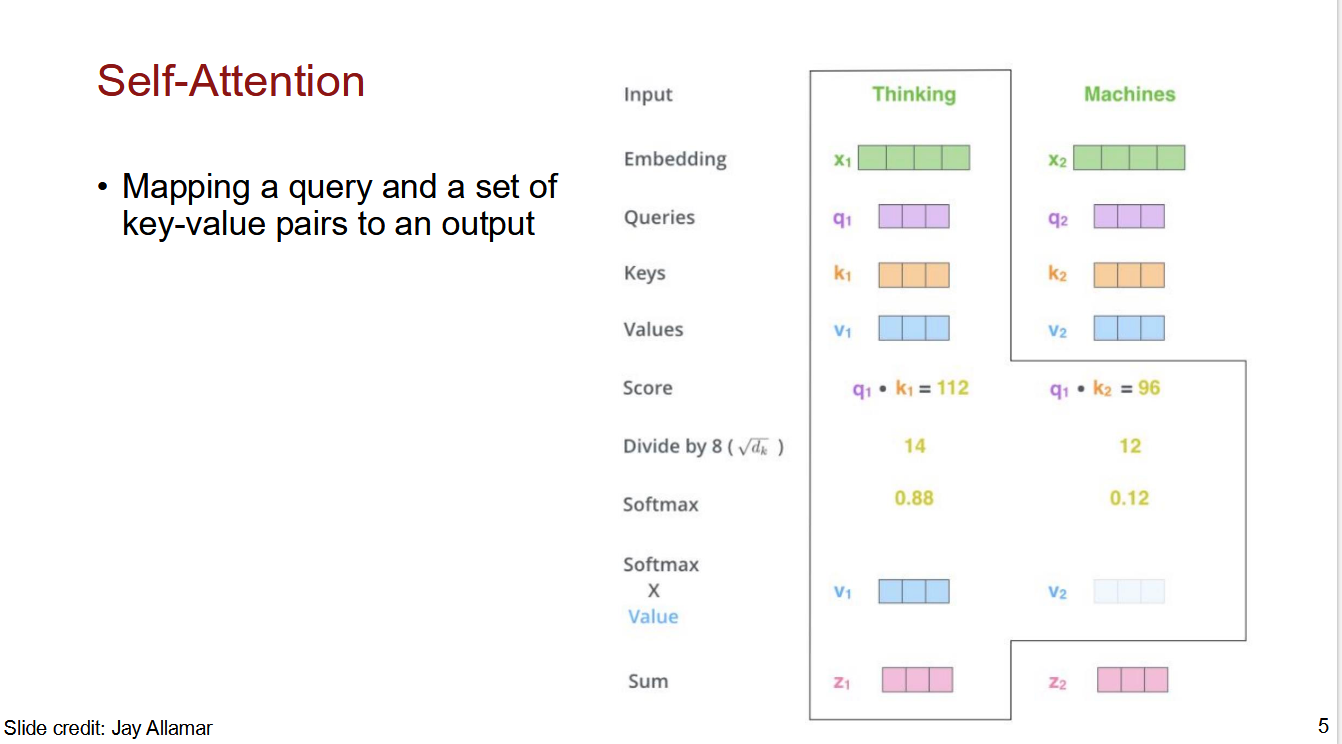

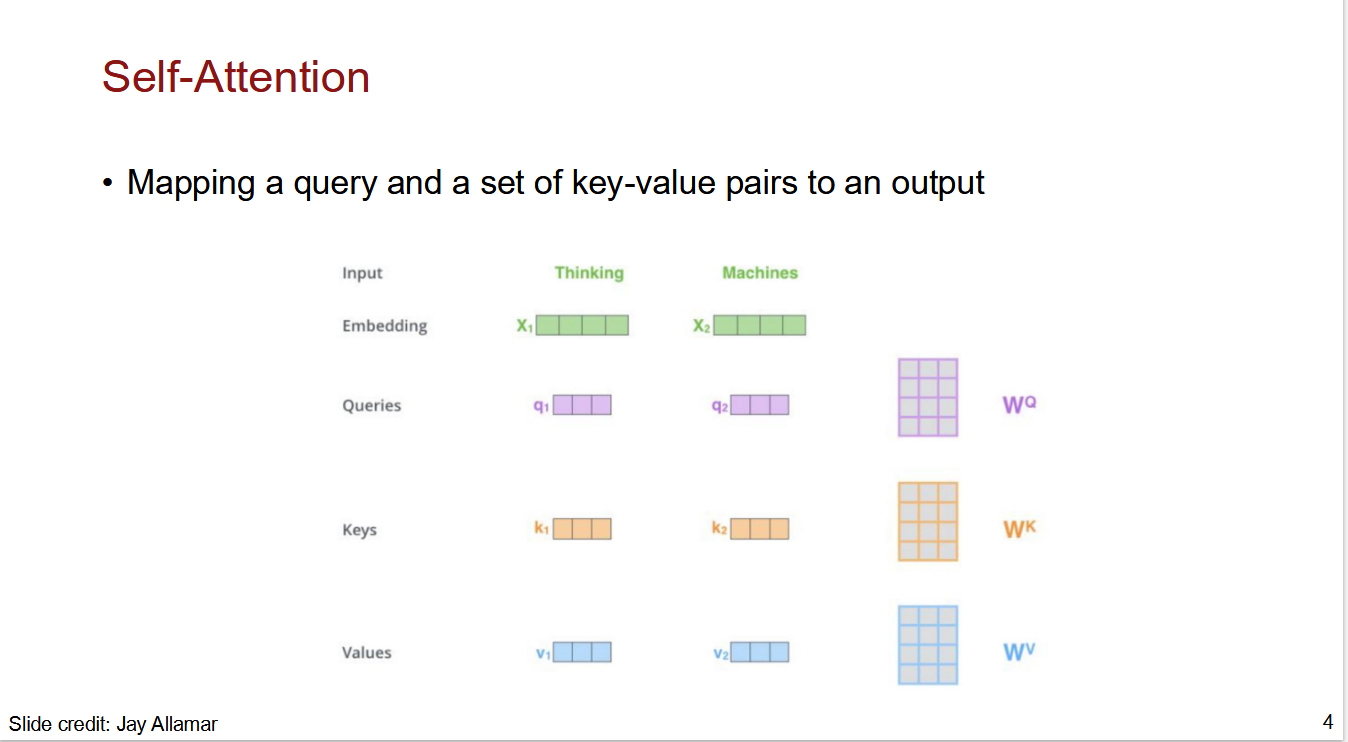

Self-Attention 描述了这样的过程：用户输入了一句话，模型会把这句话拆分成若干 token，通过 token ID 映射到若干 embedding。这若干 embedding 会乘上权重矩阵 $W_Q,W_K,W_V$，得到 Query、Key、Value 三个向量。Query 和 Key 之间的点积可以得到一个注意力分数（Attention Score），这个分数经过 Softmax 归一化后，作为 Value 的加权系数，最终得到输出。除以 $\sqrt{d_k}$ 能够让注意力分数的方差为 1，同时保护 Softmax 的输出概率分布。

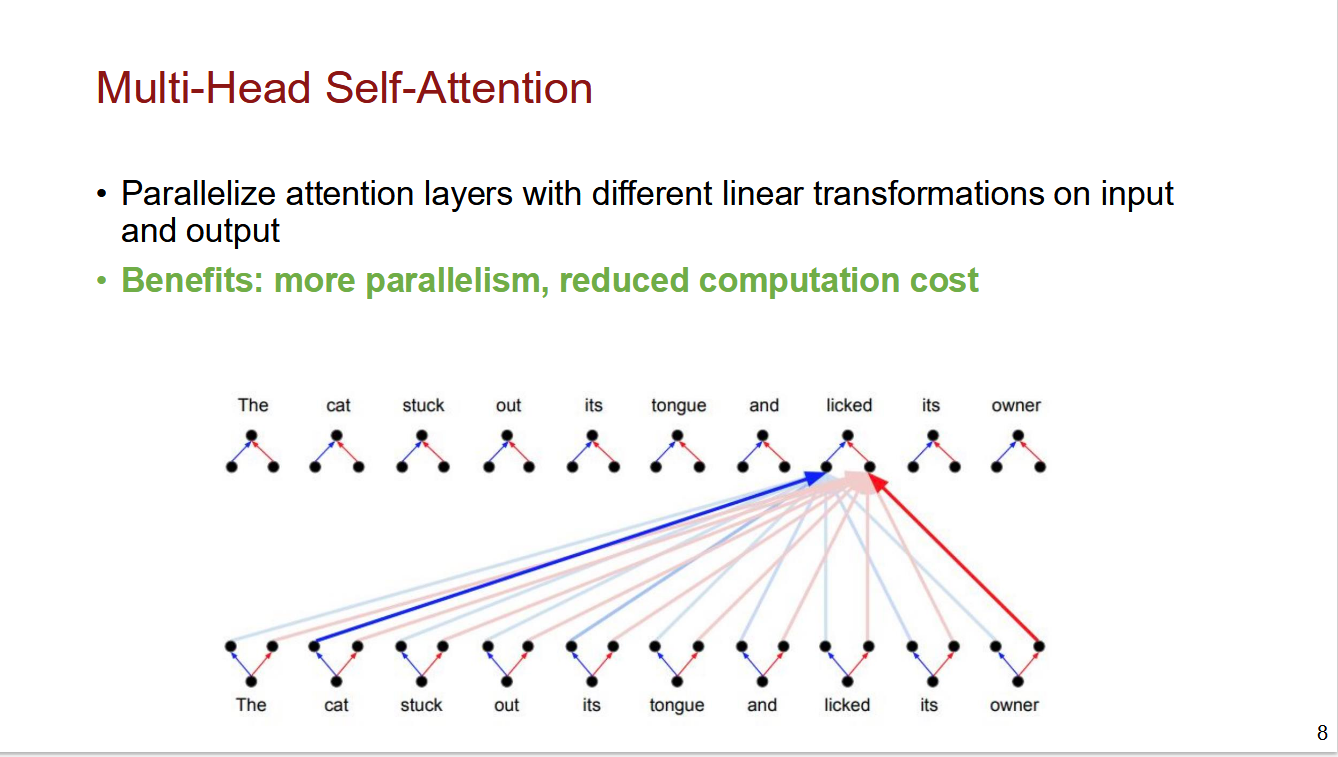

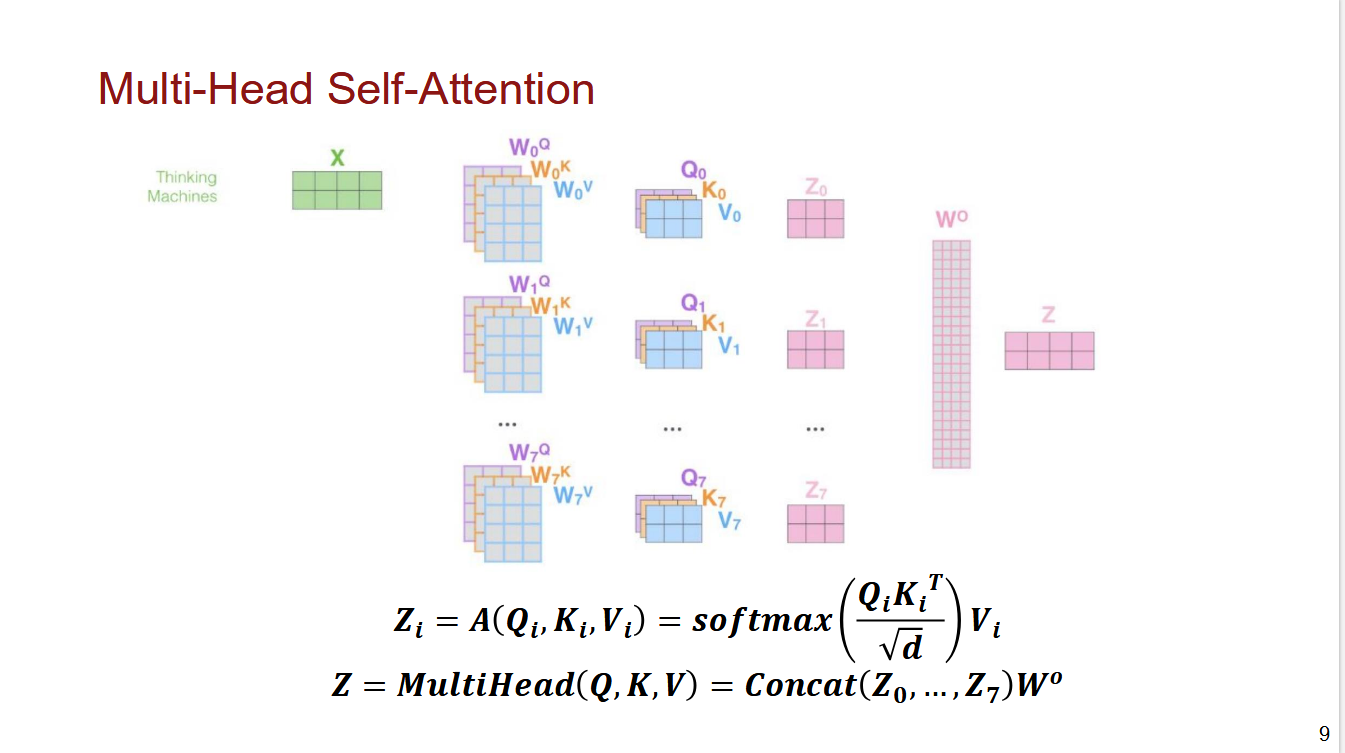

Multi-Head Attention 将 Self-Attention 的过程重复了 $h$ 次，每次使用不同的权重矩阵 $W_Q^i,W_K^i,W_V^i$，得到 $h$ 个输出。然后将这 $h$ 个输出拼接起来，乘上一个权重矩阵 $W^O$，得到最终的输出。直观上，多个头把完整的语言表示空间切成多个子空间。不同"头"可以关注不同的语言现象。

现有的生成式语言模型主要采用 Decoder-Only 架构。在 Decoder-Only 架构中，推理过程天然分为两个阶段：Prefill 阶段把输入的 prompt 处理成 Key、Value，生成第一个 token；Decode 阶段把前面生成的 token 作为输入，继续生成下一个 token，这个推理过程是自回归的。

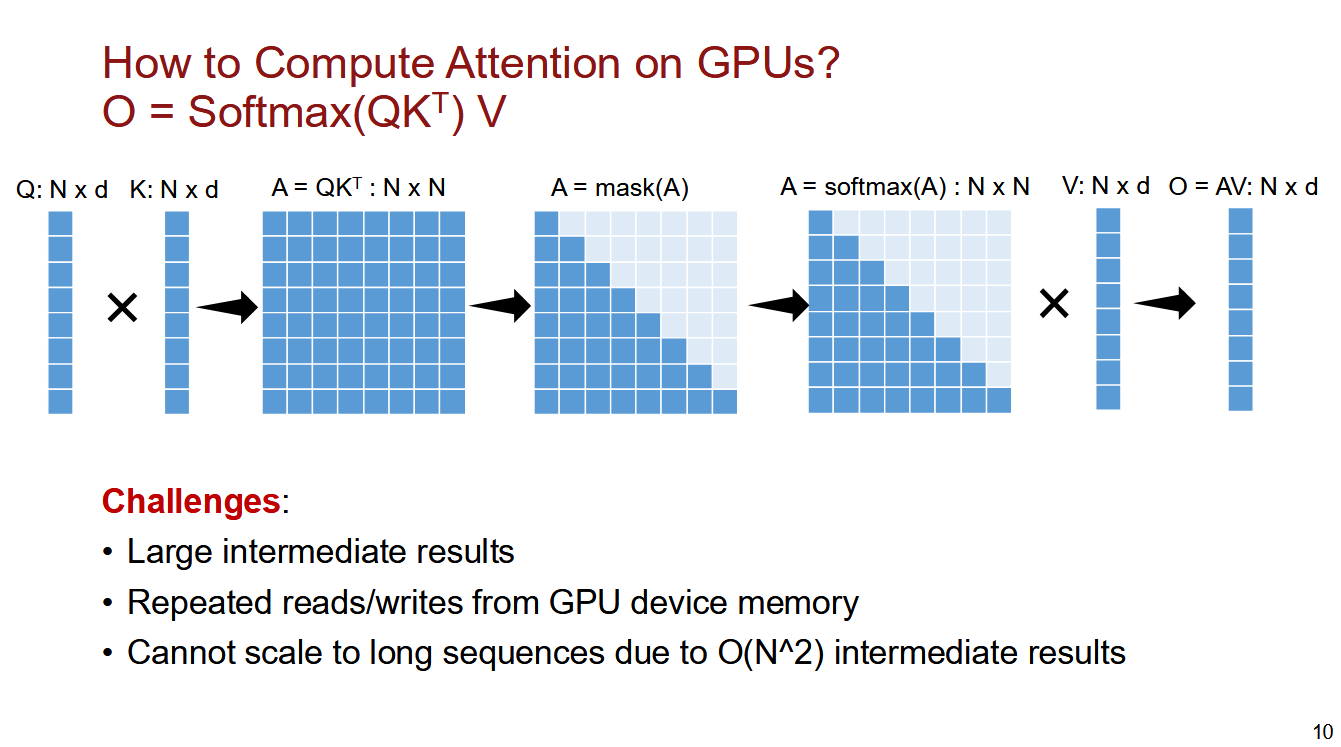

图中展示了一个朴素的 $Z=\text{Softmax}(\frac{Q{K}^T}{\sqrt{d_k}})V$ 的计算过程，主要有三个挑战：

• 庞大的中间结果：$Q{K}^T$ 的中间结果是一个 $N\times N$ 的矩阵，$N$ 是序列长度。对于长序列，$N$ 很大，这个中间结果会占用大量显存。

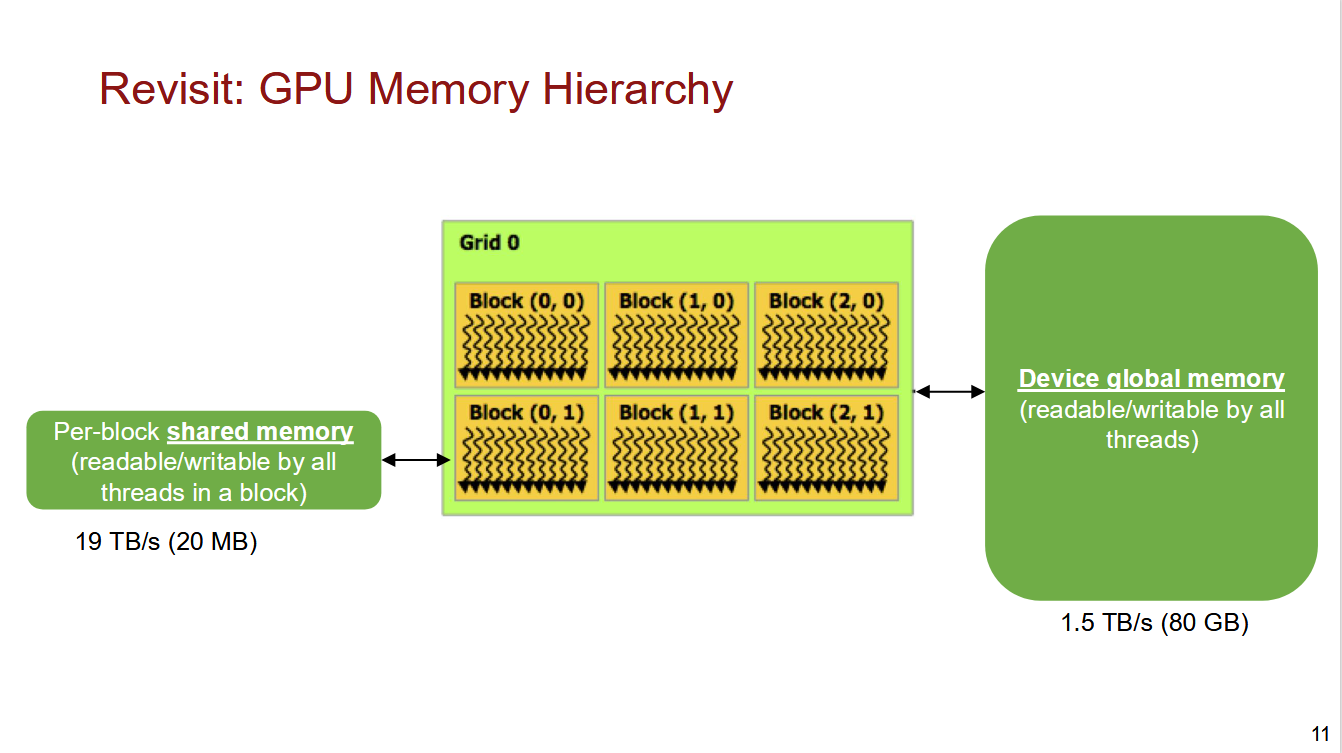

• 重复的内存访问：数据会反复在 Shared Memory 和 Global Memory 之间传输，导致性能下降。
• 不可扩展性：复杂度是 $O(N^2)$。

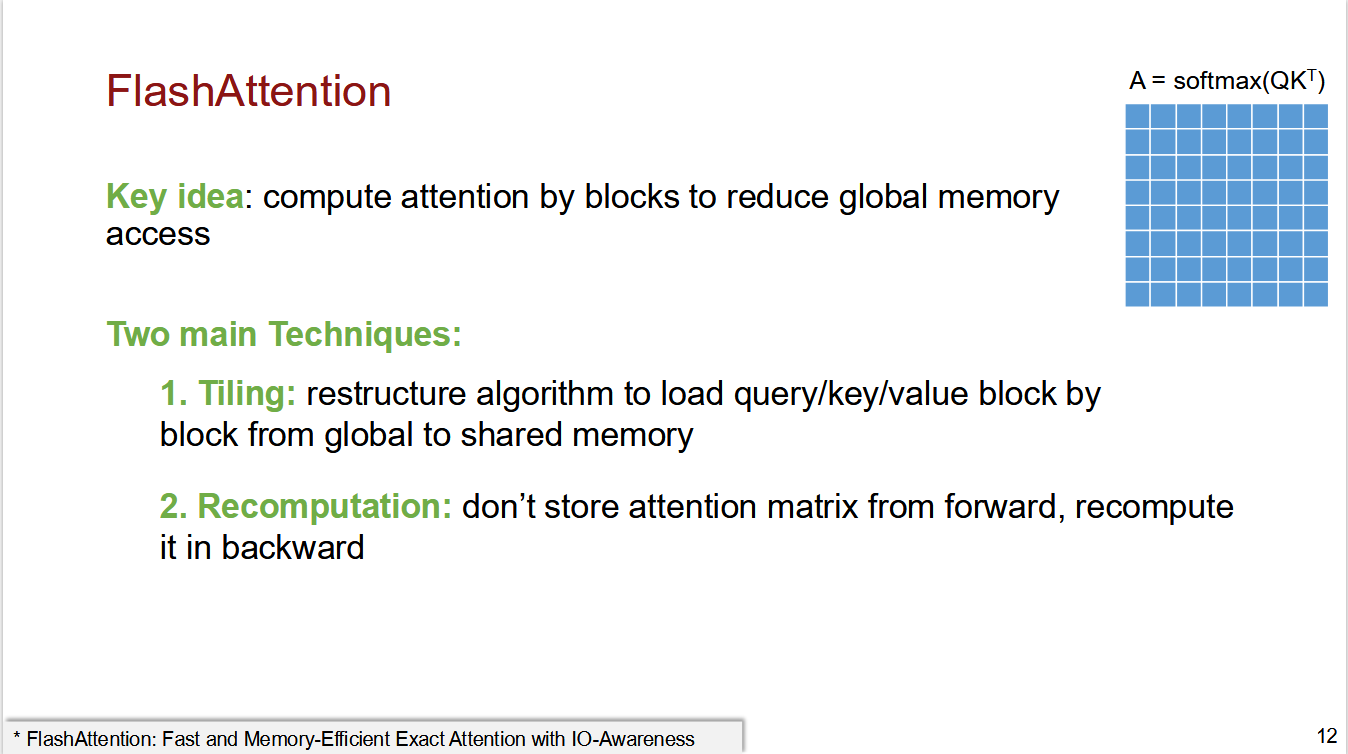

Flash Attention 的目的是解决内存 IO 带来的性能问题（并非对 Attention 机制本身做轻量化改造），核心思想是按块（Block）计算注意力分数和加权求和。两个主要的技术：

• Tiling：分块重构计算过程。
• Recomputation：在计算过程中，舍弃中间结果，按需重新计算。

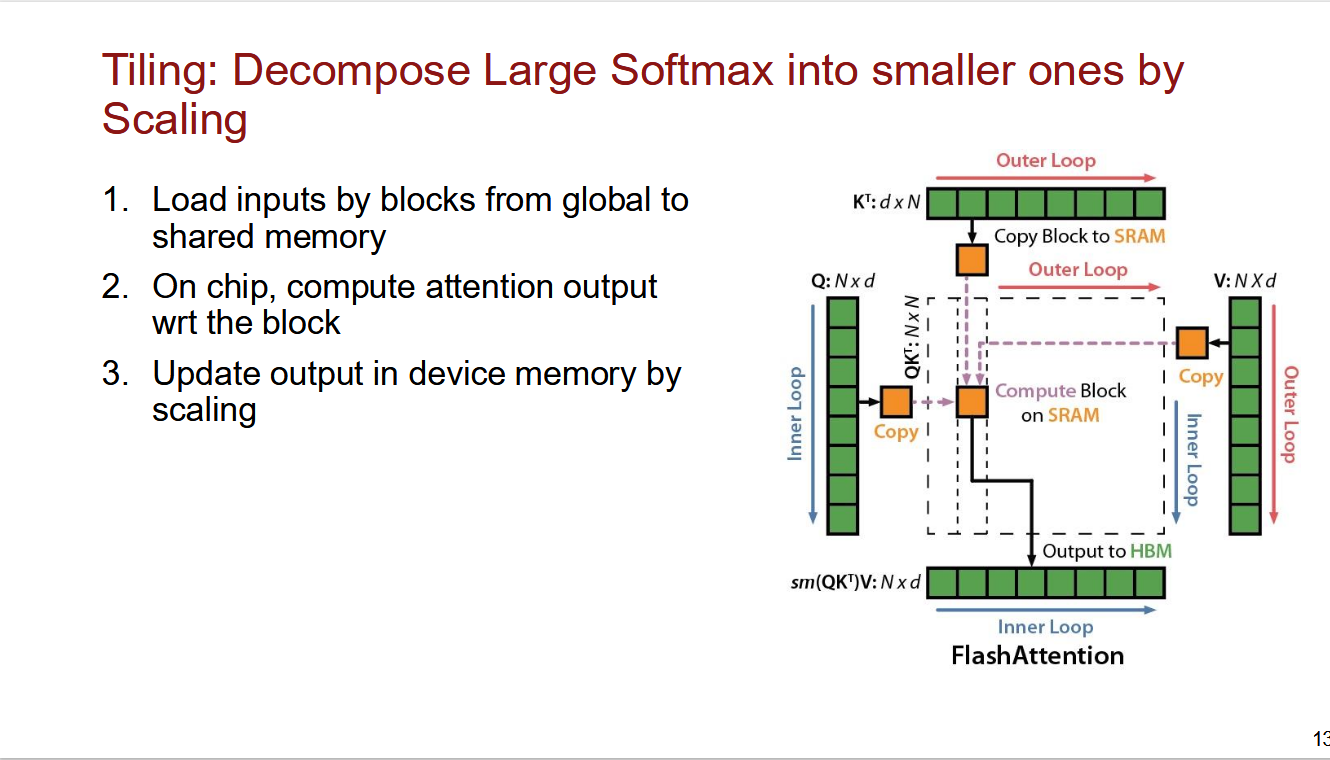

1. 不把整个 Q,K,V 留在 HBM 里做计算，而是切成橙色的 Block，按需搬运到 SRAM。
2. 对于加载进来的 $Q_i$ 和 $K_j^T$，直接在片上算出局部注意力分数 $Q_i{K}_j^T$，紧接着做局部的 softmax 和与 $V_j$ 的加权，得到该块对最终输出的局部贡献。
3. 因为 softmax 是全局归一化操作，单独对这个子块做 softmax 得到的归一化系数是"局部"的，不是全局正确的。因此，每处理一个新块，必须通过一个 scaling 操作，把之前累积的中间结果按新的统计量（全局最大值、全局指数和）重新校正，再写入 HBM 中的输出。

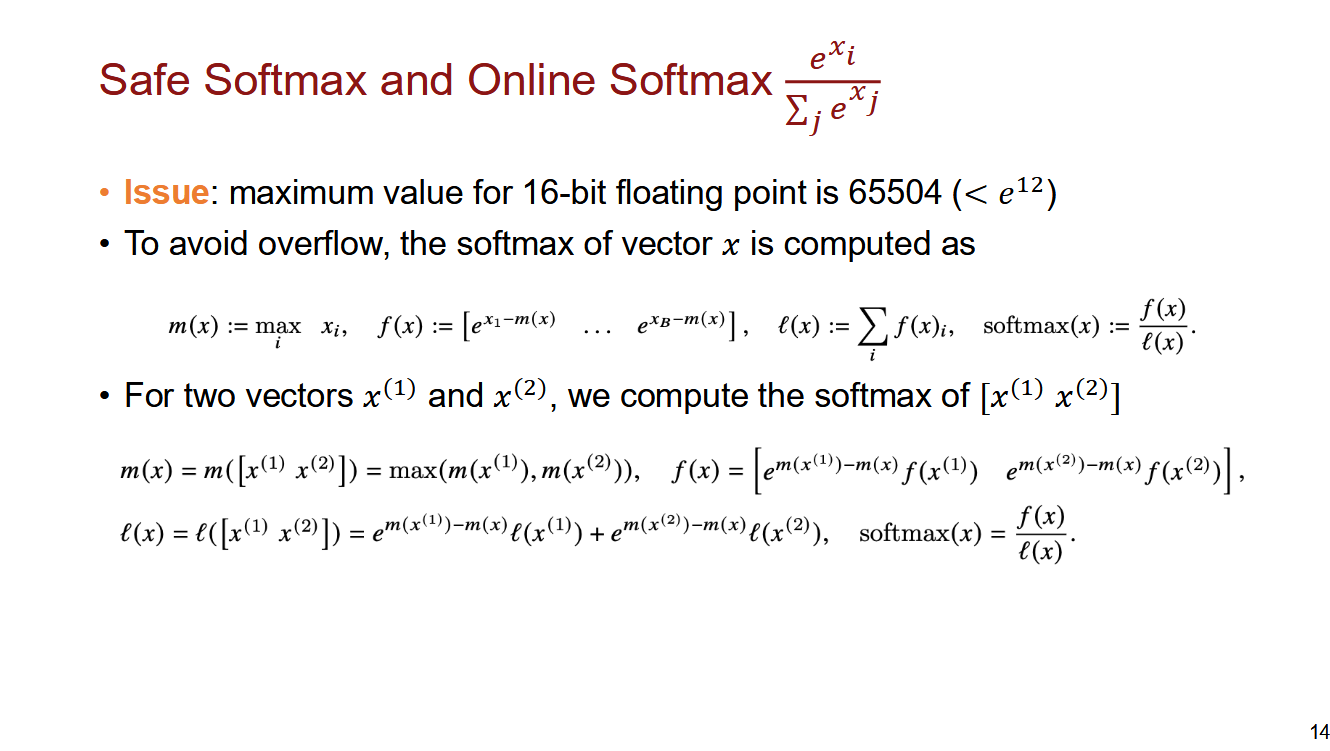

Safe Softmax 用于避免上溢风险；Online Softmax 则是处理上面提到的局部归一化问题。只要维护当前见过的最大值 $m$ 和按当前最大值修正后的指数和 $l$，当新数据块到来时，就可以用指数缩放因子 $e^{m_{old}-m_{new}}$ 把旧统计量修正到新的全局基准下，再与新块的局部统计量相加。

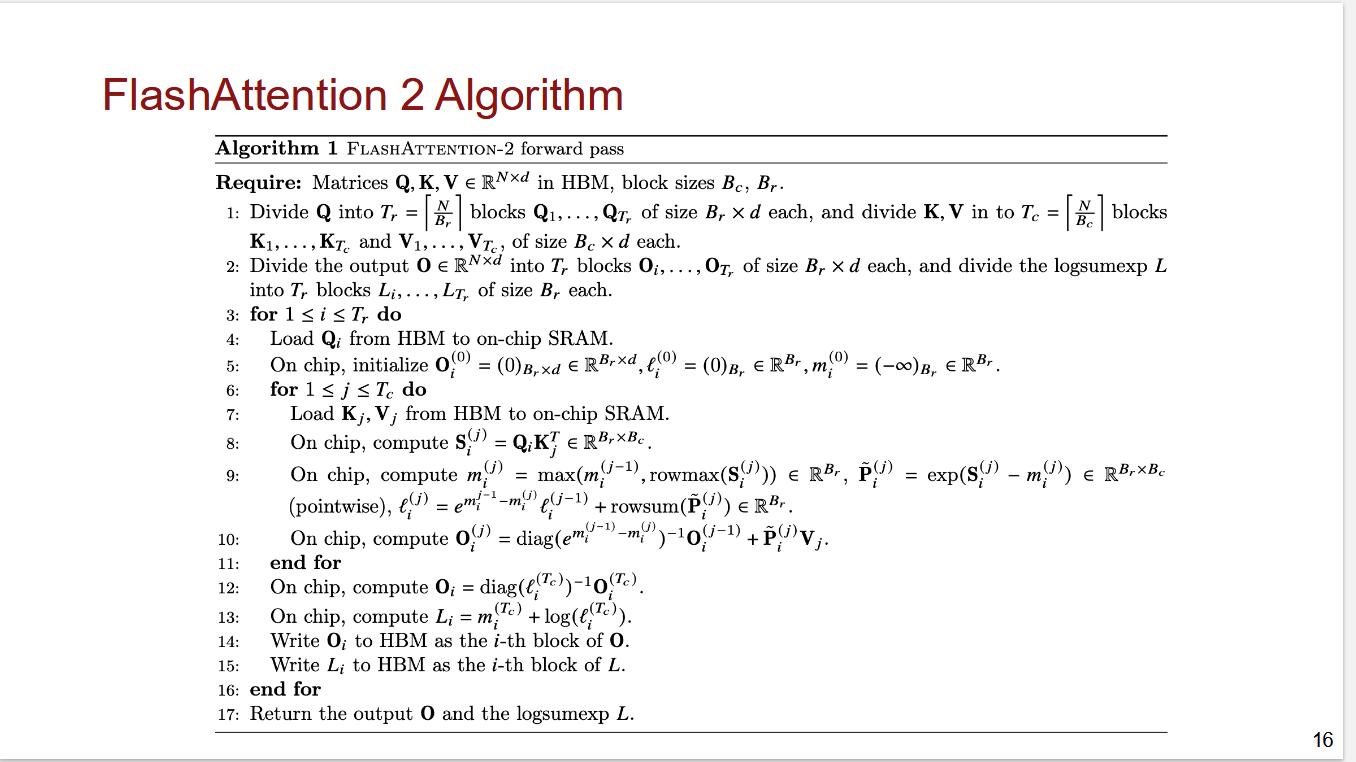

Flash Attention-2 的算法如上。

Require: Matrices $\mathbf{Q},\mathbf{K},\mathbf{V}\in {\mathbb{R}}^{N\times d}$ in HBM, block sizes $B_c,B_r$.

1: Divide $\mathbf{Q}$ into $T_r=\lceil \frac{N}{B_r}\rceil$ blocks ${\mathbf{Q}}_1,\dots ,{\mathbf{Q}}_{T_r}$ of size $B_r\times d$ each, and divide $\mathbf{K},\mathbf{V}$ in to $T_c=\lceil \frac{N}{B_c}\rceil$ blocks ${\mathbf{K}}_1,\dots ,{\mathbf{K}}_{T_c}$ and ${\mathbf{V}}_1,\dots ,{\mathbf{V}}_{T_c}$, of size $B_c\times d$ each.

Not a source quote

• $Q$ 按行切成 $T_r$ 块（每块 $B_r$ 个 query），因为输出 $O$ 也是按 query 的行方向对应。
• $K,V$ 按行切成 $T_c$ 块（每块 $B_c$ 个 key/value），因为 Attention 的本质是 query 与所有 key 交互。
• 所有原始数据一开始都在慢速的 HBM 里。

3: for $1\le i\le T_r$ do 4: $$ Load ${\mathbf{Q}}_i$ from HBM to on-chip SRAM. 5: $$ On chip, initialize ${\mathbf{O}}_i^{(0)}=(0{)}_{B_r\times d}$, ${\mathit{\ell }}_i^{(0)}=(0{)}_{B_r}$, ${\mathbf{m}}_i^{(0)}=(-\mathrm{\infty }{)}_{B_r}$.

Not a source quote

外层循环遍历每个 query 块 ${\mathbf{Q}}_i$。把 ${\mathbf{Q}}_i$ 加载到 SRAM 后，算法在片上为该块初始化三个运行状态（running states）：

状态	维度	含义
${\mathbf{O}}_i^{(j)}$	$B_r\times d$	未归一化的输出累加器。里面存的是截至第 $j$ 个 $K/V$ 块为止，加权 $\mathbf{V}$ 的累加和（还未除以最终的 softmax 分母）。
${\mathit{\ell }}_i^{(j)}$	$B_r$	修正后的指数和累加器。截至当前见过的所有 key 块，按全局最大值调整后的 $\sum e^{s-m}$。
${\mathbf{m}}_i^{(j)}$	$B_r$	当前见过的全局最大值。每一行（每个 query）单独维护一个最大值，因为 softmax 是按行归一化的。

初始值 $-\mathrm{\infty }$ 和 $0$ 是 Online Softmax 的哨兵值：任何数与 $-\mathrm{\infty }$ 取 max 都会让位给新数据，指数和从 0 开始累加。

6: $$ for $1\le j\le T_c$ do 7: $$ Load ${\mathbf{K}}_j,{\mathbf{V}}_j$ from HBM to on-chip SRAM. 8: $$ On chip, compute ${\mathbf{S}}_i^{(j)}={\mathbf{Q}}_i{\mathbf{K}}_j^{\mathrm{\top }}\in {\mathbb{R}}^{B_r\times B_c}$.

Not a source quote

内层循环遍历所有 key/value 块。每次只从 HBM 取一个 ${\mathbf{K}}_j$ 和一个 ${\mathbf{V}}_j$ 到 SRAM，与已经驻留在 SRAM 的 ${\mathbf{Q}}_i$ 做矩阵乘，得到局部注意力分数矩阵 ${\mathbf{S}}_i^{(j)}$。

注意：这个 ${\mathbf{S}}_i^{(j)}$ 尺寸只有 $B_r\times B_c$（例如 64×64），而不是完整的 $N\times N$。它只在 SRAM 中存在，不会被写回 HBM。

9: $$ On chip, compute ${\mathbf{m}}_i^{(j)}=max({\mathbf{m}}_i^{(j-1)},\text{rowmax}({\mathbf{S}}_i^{(j)}))\in {\mathbb{R}}^{B_r}$, ${\tilde{\mathbf{P}}}_i^{(j)}=\exp ({\mathbf{S}}_i^{(j)}-{\mathbf{m}}_i^{(j)})\in {\mathbb{R}}^{B_r\times B_c}$ (pointwise), ${\mathit{\ell }}_i^{(j)}=e^{{\mathbf{m}}_i^{(j-1)}-{\mathbf{m}}_i^{(j)}}{\mathit{\ell }}_i^{(j-1)}+\text{rowsum}({\tilde{\mathbf{P}}}_i^{(j)})\in {\mathbb{R}}^{B_r}$.

这是算法的数学心脏，对应前面讲的 Online Softmax 合并公式：

1. 更新全局最大值：把上一个循环的 ${\mathbf{m}}_i^{(j-1)}$ 与新块 ${\mathbf{S}}_i^{(j)}$ 的每行最大值比较，得到截至目前的真实全局最大值 ${\mathbf{m}}_i^{(j)}$。
2. 计算局部未归一化概率 ${\tilde{\mathbf{P}}}_i^{(j)}$：用新的全局最大值去减，保证指数始终 $\le 0$，既数值安全（Safe Softmax），又确保新旧块在同一基准下。
3. 修正并累加指数和 ${\mathit{\ell }}_i^{(j)}$：旧的 ${\mathit{\ell }}_i^{(j-1)}$ 是相对于 ${\mathbf{m}}_i^{(j-1)}$ 计算的，现在基准变成了更大的（或相等的）${\mathbf{m}}_i^{(j)}$，所以必须乘以缩放因子 $e^{{\mathbf{m}}_i^{(j-1)}-{\mathbf{m}}_i^{(j)}}$ 才能加到新的统计量上。这就是讲义里讲的：

   $\ell (x)=e^{m(x^{(1)})-m(x)}\ell (x^{(1)})+e^{m(x^{(2)})-m(x)}\ell (x^{(2)})$

10: $$ On chip, compute ${\mathbf{O}}_i^{(j)}=\text{diag}(e^{{\mathbf{m}}_i^{(j-1)}-{\mathbf{m}}_i^{(j)}}{)}^{-1}{\mathbf{O}}_i^{(j-1)}+{\tilde{\mathbf{P}}}_i^{(j)}{\mathbf{V}}_j$.

输出累加器的同步更新。 ${\mathbf{O}}_i^{(j-1)}$ 里面存的是之前所有 $K/V$ 块对输出贡献的累加和，但这些贡献是在旧最大值 ${\mathbf{m}}_i^{(j-1)}$ 的基准下计算的。如果新块带来了更大的最大值，旧贡献的"权重"相对变小了，必须同样乘以 $e^{{\mathbf{m}}_i^{(j-1)}-{\mathbf{m}}_i^{(j)}}$ 进行修正，再加上新块 ${\tilde{\mathbf{P}}}_i^{(j)}{\mathbf{V}}_j$ 的贡献。

这里的 $\text{diag}(\cdot {)}^{-1}$ 左乘，本质上是对 ${\mathbf{O}}_i^{(j-1)}$ 的每一行做逐元素标量乘法（因为每个 query 有独立的 running max）。

12: $$ On chip, compute ${\mathbf{O}}_i=\text{diag}({\mathit{\ell }}_i^{(T_c)}{)}^{-1}{\mathbf{O}}_i^{(T_c)}$.

内层循环结束后，${\mathbf{O}}_i^{(T_c)}$ 是所有 $K/V$ 块加权求和后的未归一化结果，分母是累计的指数和 ${\mathit{\ell }}_i^{(T_c)}$。除以它（逐行），才是真正的 softmax 归一化输出。

13: $$ On chip, compute ${\mathbf{L}}_i={\mathbf{m}}_i^{(T_c)}+\log ({\mathit{\ell }}_i^{(T_c)})$.

这一步计算 logsumexp。它把每行的 running max 和 running sum 合并成一个标量：

$$\text{logsumexp}(\mathbf{s})=max(s)+\log \sum _i{e}^{s_i-max(s)}$$

为什么要存 ${\mathbf{L}}_i$？ 这正是 FlashAttention 第二项核心技术 Recomputation（重计算） 的关键：

By storing softmax normalization factors from forward (size N), recompute attention in the backward from inputs in shared memory

前向传播不保存巨大的 $N\times N$ 注意力矩阵 $\mathbf{P}$，只保存每个位置的 logsumexp $\mathbf{L}$（仅 $O(N)$ 空间）。反向传播时，利用 $\mathbf{Q},\mathbf{K},\mathbf{V}$ 和 $\mathbf{L}$，可以在 SRAM 中重新实时算出 softmax 矩阵，从而计算梯度。这比从 HBM 读取存下来的 $\mathbf{P}$ 快得多，也省得多。

14: $$ Write ${\mathbf{O}}_i$ to HBM as the $i$-th block of $\mathbf{O}$. 15: $$ Write ${\mathbf{L}}_i$ to HBM as the $i$-th block of $\mathbf{L}$.

最后，把归一化好的输出块 ${\mathbf{O}}_i$ 和辅助统计量 ${\mathbf{L}}_i$ 写回 HBM。整个过程中：

• 读 HBM：各一次的 ${\mathbf{Q}}_i,{\mathbf{K}}_j,{\mathbf{V}}_j$（总共约 $O(N)$ 次传输）
• 写 HBM：最终的 ${\mathbf{O}}_i$ 和 ${\mathbf{L}}_i$
• 从未写回 HBM 的：任何 $N\times N$ 的中间注意力矩阵

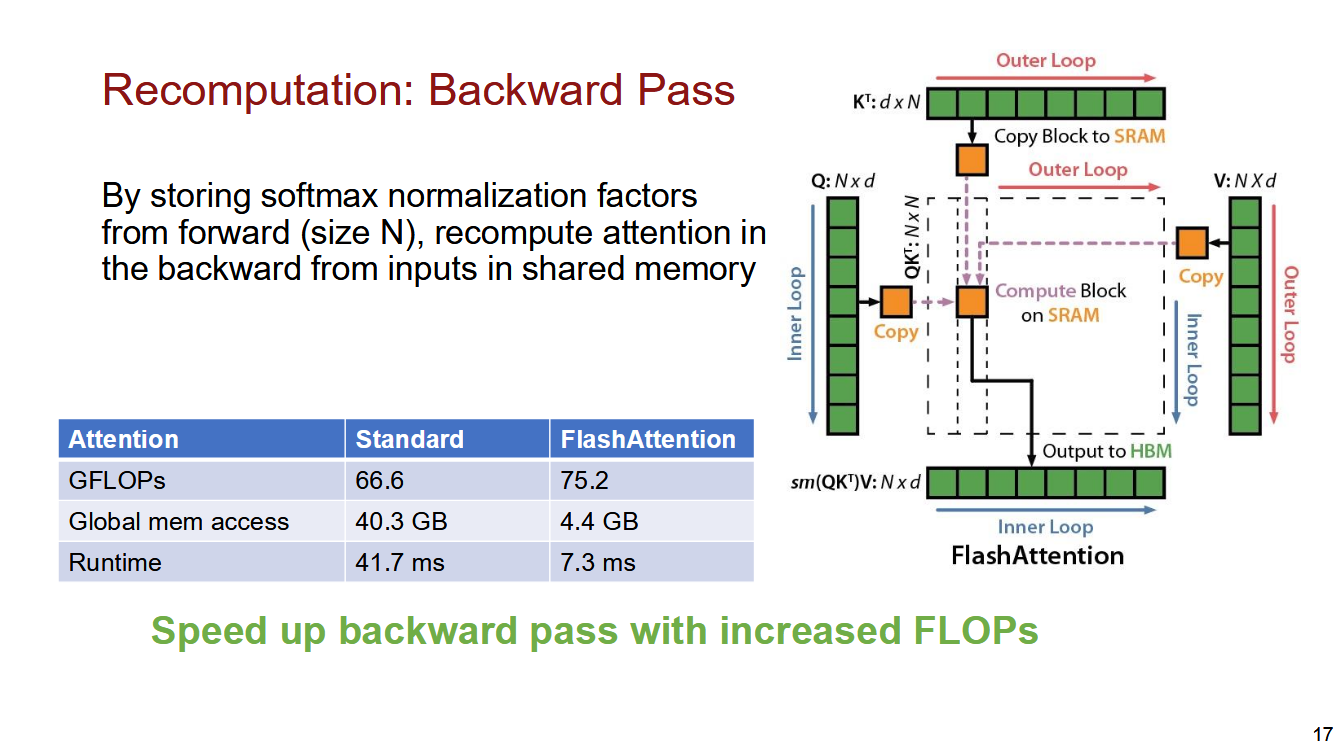

Recomputation 用于解决反向传播时的内存占用问题：

$$\frac{\partial L}{\partial V}=P^T\cdot \frac{\partial L}{\partial O}$$

其中 $P=softmax(\mathbf{Q}\cdot {\mathbf{K}}^T)$ 是注意力分数矩阵。一般实现的做法是，在前向传播计算出 $P$ 后，把它存到 HBM 里，反向传播时直接读取 $P$ 来计算梯度。但 $P$ 是一个 $N\times N$ 的矩阵，对于长序列，显存占用巨大。Recomputation 的做法是，前向传播的时候不保存完整的注意力矩阵 $P$，只保存每行的 softmax 归一化因子（logsumexp），反向传播时再用对应的 $\mathbf{Q},\mathbf{K},\mathbf{V}$ 块和 logsumexp 重新计算 $P$，从而计算梯度。

效果是 GFLOPS 虽然增加，但是 Runtime 却显著下降。

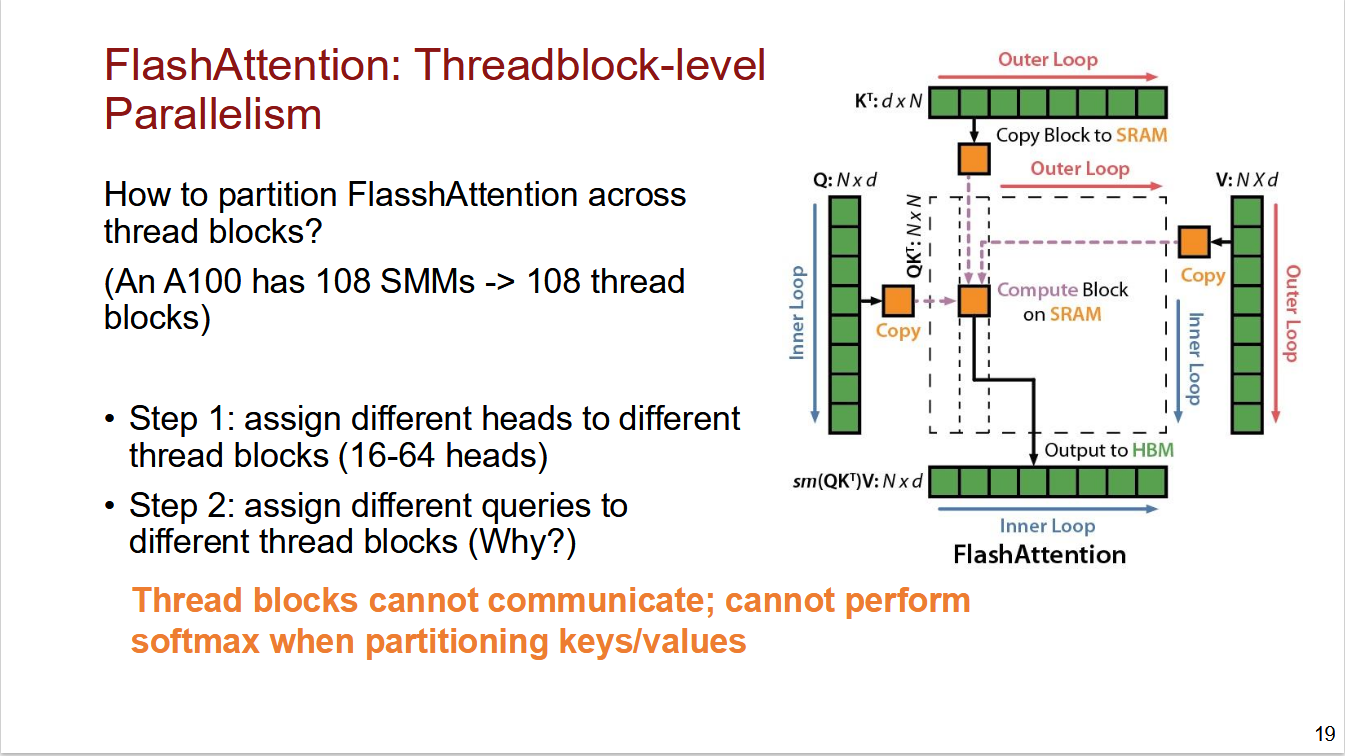

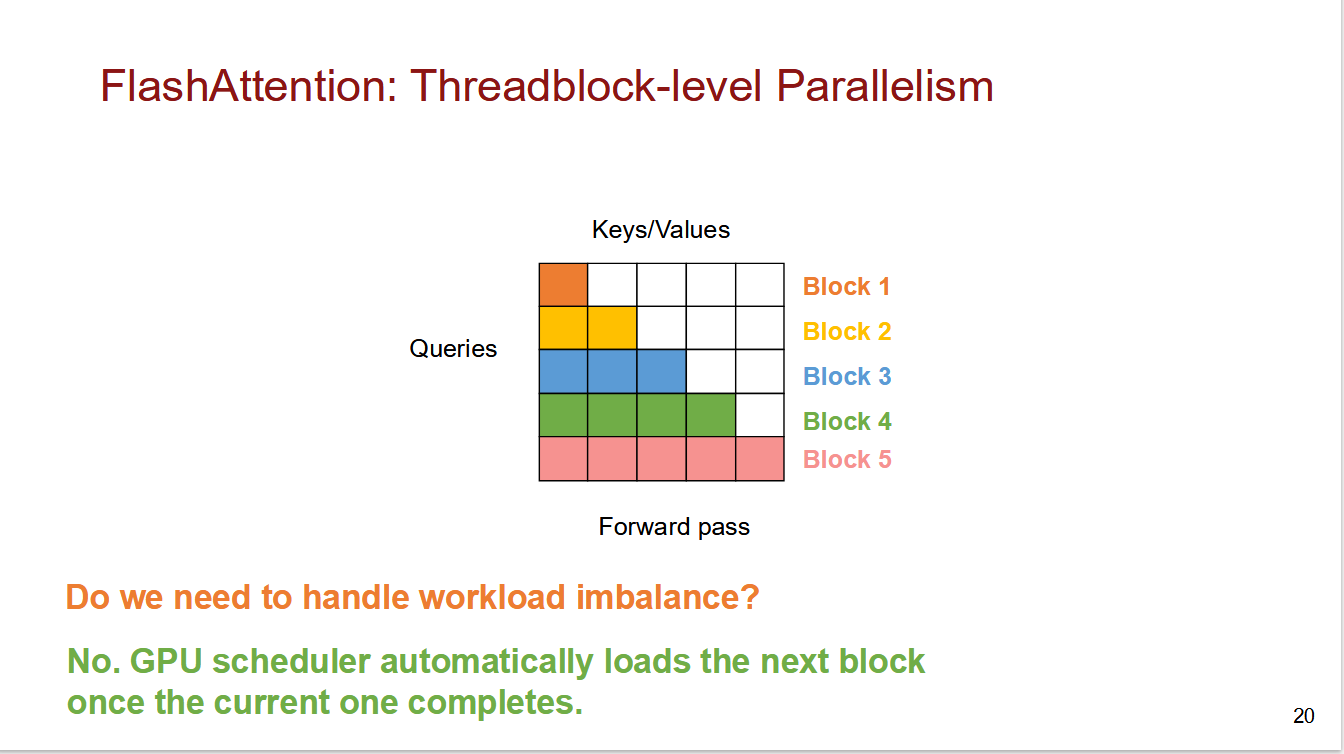

前面解决了单个 thread block 内部如何用 Tiling 和 Online Softmax 在 SRAM 上高效计算；现在我们考虑怎么把这么多 thread block 组织起来。

1. 不同 head 可以直接映射到不同 thread block，典型 Transformer 有 16–64 个 head，可以直接利用数十个 SM。
2. head 数量不足以填满所有 SM，需要在同一个 head 内部继续切分。此时选择按 Query 切分：每个 thread block 被分配负责一部分 query 行，该 block 把分到的 ​$Q_i$ 加载到 SRAM 后，顺序遍历所有的 Key/Value 块（$K_j,V_j$），用 Online Softmax 在本地维护 running max 和 running sum。处理完所有 K/V 后，该 block 即可独立完成 softmax 归一化，把属于自己的那部分输出写回 HBM。

之所以不能按 K/V 切分，是因为 softmax 的归一化是按行（Query）进行的，每个 Query 的 softmax 分母是所有 Key 的加权和。如果按 K/V 切分，不同 block 之间无法通信，就无法得到正确的归一化结果。

GPU 会自动管理 Block 的调度，因此无需关心不同 Block 之间的不平衡问题。

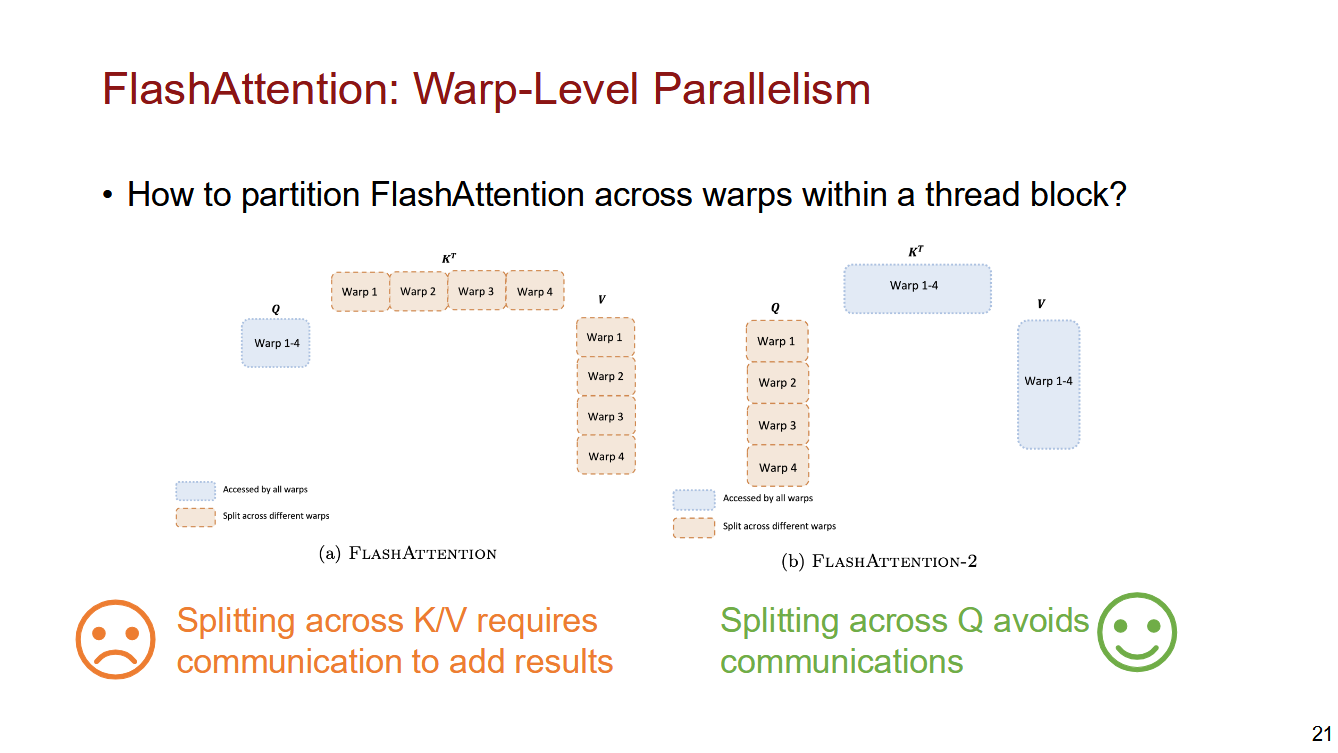

Flash Attention 2 相比 Flash Attention 1，更强调把 query 作为并行维度。在之前的 Flash Attention 1 的实现中，要得到全局正确的归一化结果，不同 warp 之间必须通过 shared memory 做跨 warp 的 reduce 操作，warp 之间要等大家都算完局部值才能继续；而在 Flash Attention 2 中，每个 warp 负责计算自己那几行 query 的完整 attention，由于不同 query 行在 softmax 上完全独立，因此不需要跨 warp 的 reduce 操作，warp 之间可以完全独立地并行计算。

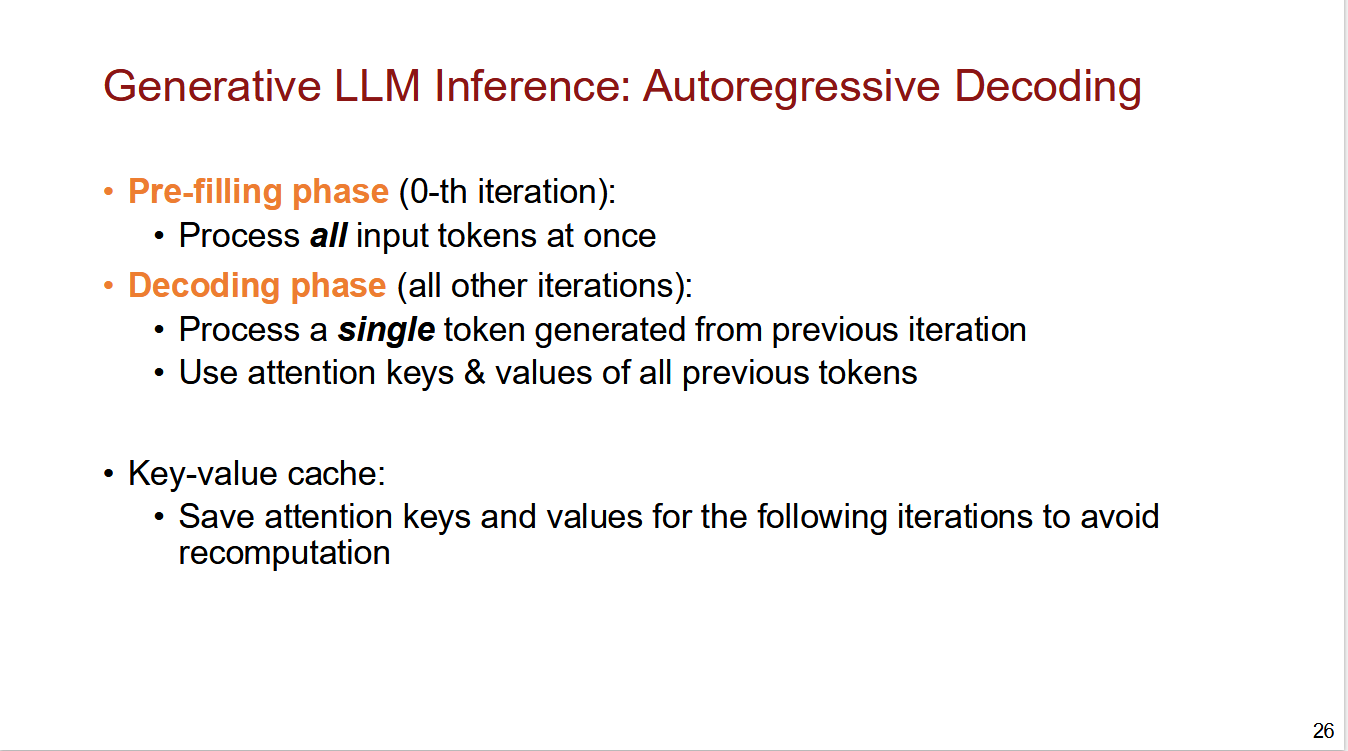

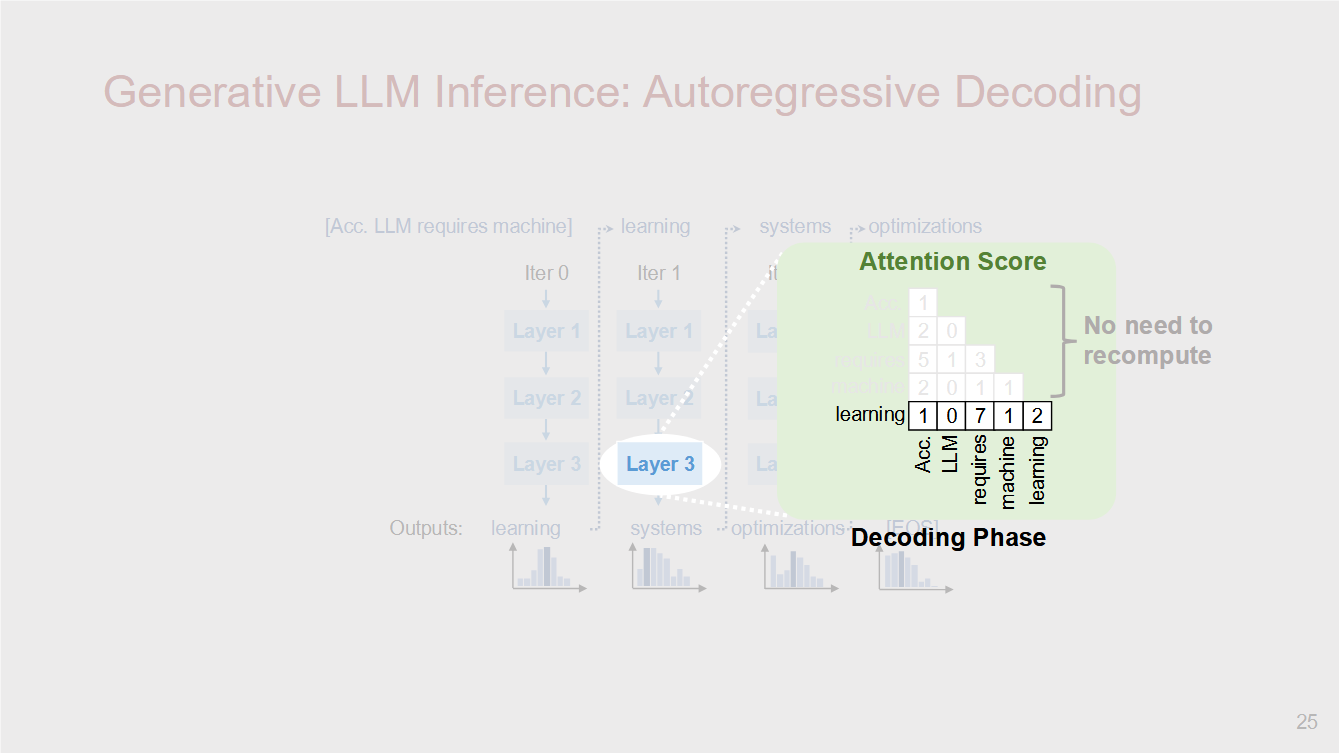

在 Decoder-Only 的架构上，prefill 阶段的 KV 可以被缓存起来，避免每次重复运算，decode 阶段只需要计算新生成的 token 对应的 Q 与缓存的 K/V 做 attention，然后把新的 K/V 追加到缓存即可，也就是 KV Cache。

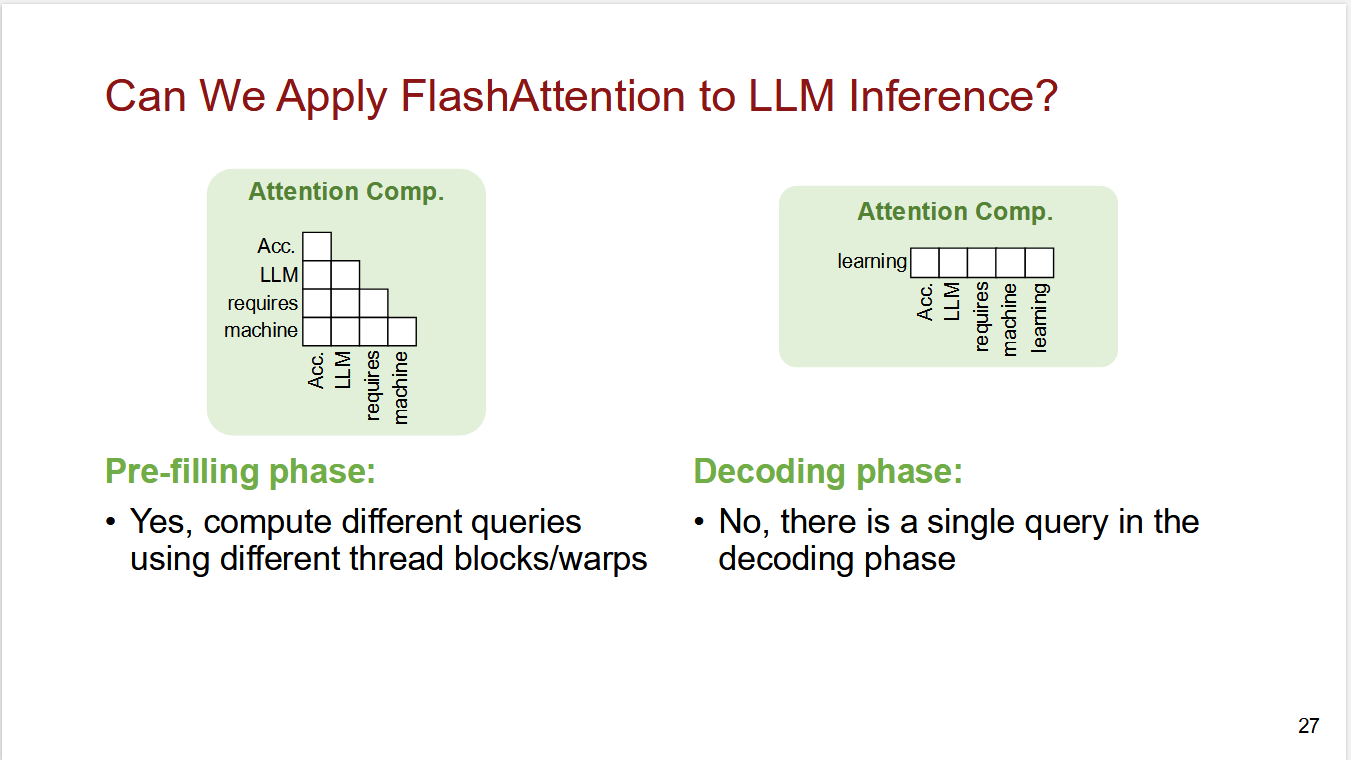

在 prefill 阶段仍然可以使用前面的 Flash Attention 方法，然而在 decode 阶段，由于每次只生成一个 token，Q 只有一行，因此不再能直接使用 Flash Attention。

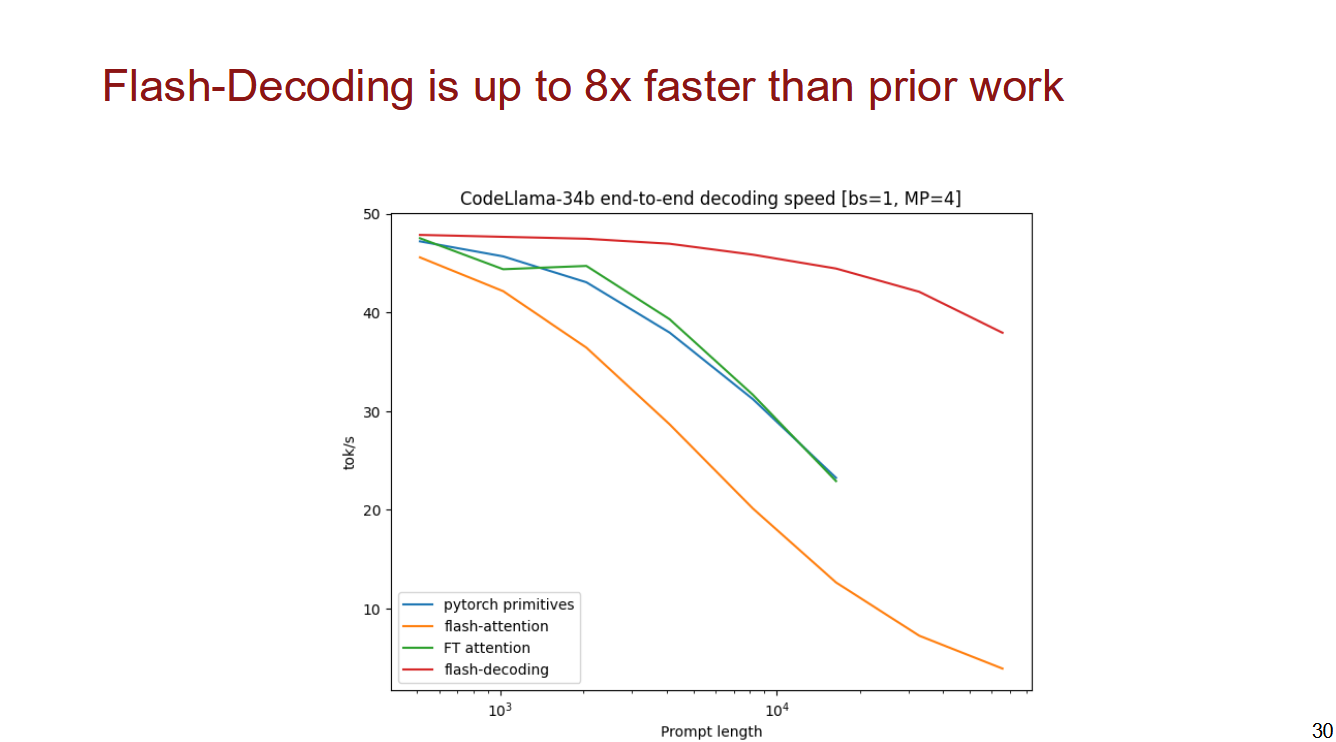

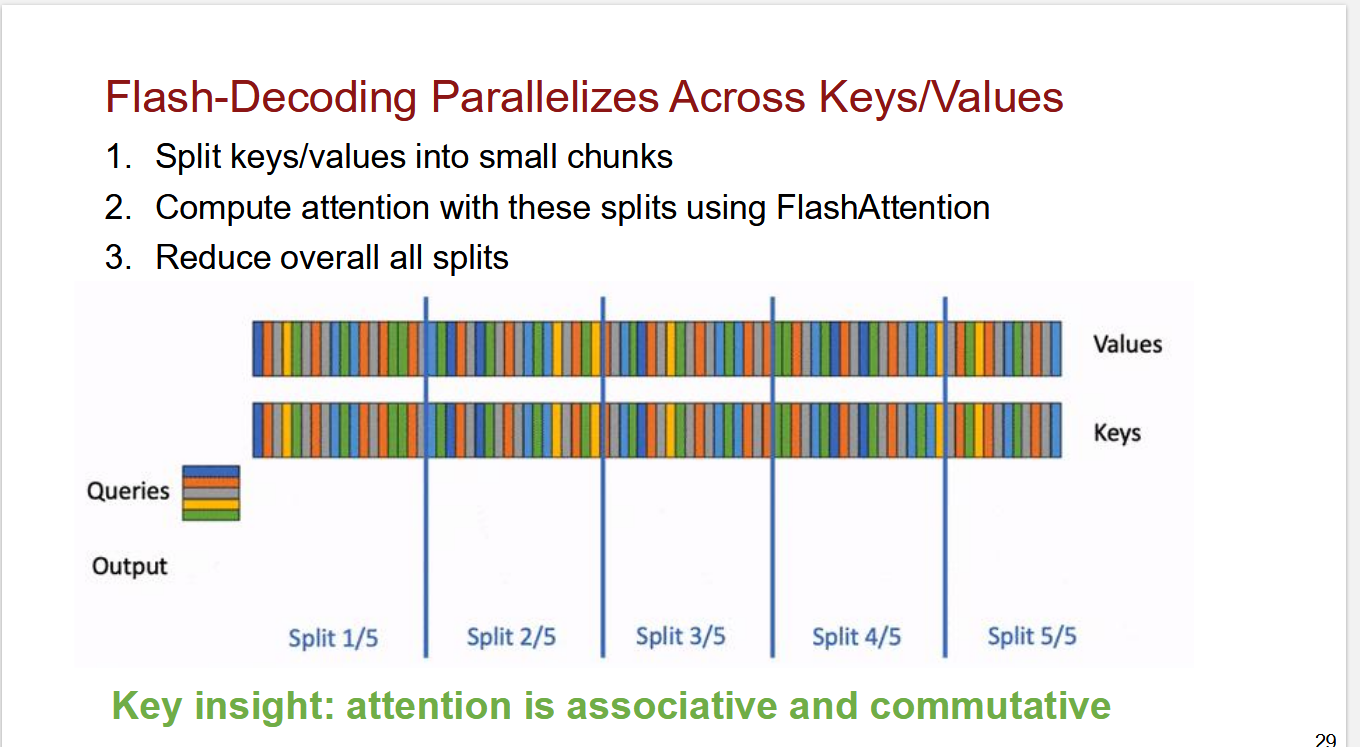

Flash Decoding：

1. 把 K/V 分成若干个块；
2. 对这些块通过 Flash Attention 的方法做并行地计算，也就是把每个 KV 块当作一个小型的 Flash Attention 任务来处理；
3. 合并这些块的结果，得到最终的输出。
